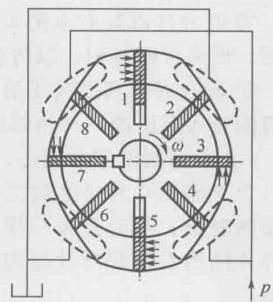

以双作用叶片马达(图3-42)为例，说明叶片马达的 工作原理。由图3-42可见，叶片1～8将前、后端盖和转子及定子间形成的环状空间沿圆周分割为与叶片数量相同的 密封工作腔，当压力油通过配流盘左上角和右下角的两个进油窗口进入密封工作腔后，叶片1、3、5、7的一侧受到油压p 作用，另一侧通过左下角和右上角的排油窗口回油；而叶片2、4、6、8两侧压力相同。由于叶片1的承压面积大于叶片7的承压面积，因此便产生转矩。同理，叶片5的承压面积大于叶片3的承压面积，也产生转矩。其合成转矩驱动转子以角速度w 顺时针方向旋转，输出机械能。
双作用叶片马达的工作原理
