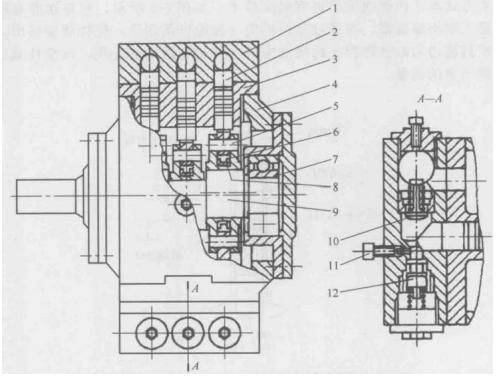

① 连杆型阀配流式径向柱塞泵在如图5-9所示的连杆型阀配流式径向柱塞泵中，曲轴9通过一对滚动轴承7支承在壳体4上，柱塞2用连杆销5铰接在连杆6上，上下两个连杆用两个半圆连接环8支持在曲轴上(连杆与曲轴之间为滑动摩擦), 两个连接环用螺钉连接。壳体4上固定有缸体3和阀体1,阀体上相应每个柱塞缸各 装有吸油阀10和压油阀12。当曲轴旋转时，油液从吸油阀口吸入，进入柱塞缸，然后经压油阀压出。曲轴三个曲拐上共有六个柱塞，分成两组。它的出油口可以合并起来作一个大流量泵使用，也可以把两组分开作两个泵单独使用。上海电气液压气动股份有限公司生产的 JB 系列径向柱塞泵即为此种结构，其额定压力有25MPa和32MPa 两个等级。
② 直杆型阀配流式径向柱塞泵 如图5-10所示，直杆型阀配流式径向柱塞泵主要由壳体1、偏心轮(和主轴做成一体)2、平板形吸油阀3、球形压油阀4、柱塞6和阀体7 等组成。弹簧8使柱塞始终紧贴在偏心轮外的滚珠轴承的外环上。偏心轮和主轴旋转一 周，柱塞完成一个往复行程，吸、压油各一次。这种泵工作时，来自油箱的油液由主轴中 心孔经主轴的四个径向孔流出时受到离心力的作用，使吸油阀的阀前压力得到了提高，因而阀的吸入性能、汽蚀性能和容积效率有所提高，在偏心轮外圆上套有滚动轴承，使柱塞 与偏心轮之间为滚动摩擦，从而提高了泵的机械效率。这种泵的柱塞数有3、5、7三种， 工作压力达63MPa。
③ 对置式阀配流式径向柱塞泵 图5-11所示为对置式阀配流式径向柱塞泵结构。径向柱塞泵中两缸和四缸泵常采用这种布置形式。图5-11所示为一四缸泵，四只柱塞每两 只一组由一个矩形框架连在一起，由泵轴上相差为180°的两个偏心盘各通过滑块拖动作往 复运动，各缸均设有独立的吸、压油阀，它们又都连接到公共的吸、排油腔中。受框架刚度及滑动面许用比压的限制，这种泵的压力和转速都不高，但它可以利用调节吸入油量的方式变量，且对介质黏度变化及污染均不敏感。
