柱塞的回程(外伸)柱塞在缸体孔中往复运动是柱塞泵改变密封工作容积、进行吸油和压油的根本。回程机构的作用是保证滑履的端面在任何时候都紧贴斜盘斜面而不脱离。柱塞回程(外伸)有采用辅助泵供油使柱塞回程、分散弹簧回程、集中中心弹簧回程和定间隙强迫回程等方法。
辅助泵供油给主泵的吸油口，保证工作腔在吸油工况时具有一定的压力以克服摩擦力、惯性力等而使柱塞外伸。为了使 主泵不吸空，供油泵的流量一般要比主泵流量大10%～15%, 多余的油液经溢流阀回油箱。为了减少能量损失和系统发热， 供油压力不宜过高，一般调定在0.5MPa左右。这种回程方式 可靠，但液压系统复杂，并伴随有能量损失， 一般不单独使用。
点接触式泵的柱塞靠分散布置在每个柱塞底部的弹簧使柱 塞外伸(回程),靠斜盘作用缩回，自吸能力较差，而且因弹 簧高频工作极易引起疲劳破坏，故此种结构已很少采用。通常轴向柱塞泵采用图4-10所示的中心弹簧回程机构，中心弹簧1的弹簧力通过套筒、钢球或球铰、回程盘带动滑履和柱塞回程，而靠斜盘强迫缩回，自吸能力较强，而且在这种结构中，弹簧承受静载荷，其压缩量不随泵主动轴的转动而变，故弹簧不会产生疲劳破坏。 目前，这种结构在轴向柱塞泵中被广泛采用。

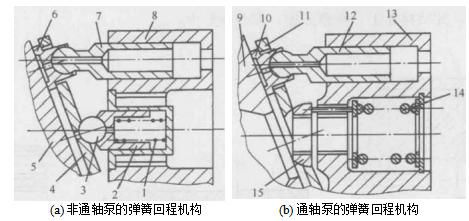

图4-10 中心弹簧回程机构
1,14—中心弹簧；2—套筒；3—钢球；4,11—回程盘；5,9—斜盘；6,10—滑履；
7,12—柱塞；8,13—缸体；15—球铰
