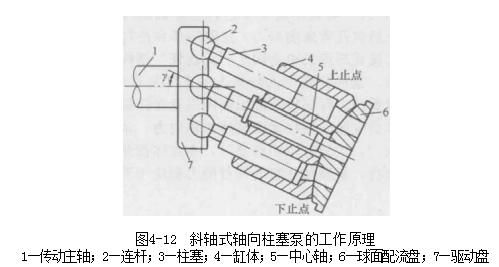

斜轴式轴向柱塞泵的工作原理及要点如图4-12所示，斜轴式轴向柱塞泵由传动主轴1、连杆2、柱塞3、缸体4、中心轴5、球面配流盘6及壳体和后盖(图中未画出)等组成。缸体与传动主轴轴线相对成一倾斜角γ,轴端部的驱动盘7用万向铰链、连杆与缸体中的每个柱塞相连。当原动机带动泵的传动主轴旋转时，由连杆-柱塞副交替“拨动”缸体在具有腰形窗口的配流盘上作滑动旋转。由于主轴和缸体轴线有一夹角，柱塞由下止点向上止点方向运动时便获得一个吸油行程，通过吸油口及配流盘的腰形窗口将油液吸入缸体。当柱塞由上止点向下止点运动时，便产生压油行程，将充满缸体孔里的油液经配流盘和出油口排出。从驱动轴方向看，如果泵是顺时针方向旋转(右转),则吸油口在后盖的左侧，而压油口在后盖的右侧。仍是从驱动轴方向看，如果驱动轴逆时针方向旋转(左转),则吸油口在后盖的右侧，而压油口在后盖的左侧。
