典型变量机构的组成、原理及特点 发布时间： 2026-08-26 12:19:36 被阅览数： 5 次 来源： 泰兴市弘圣液压机械制造厂官网,电话：18952639727

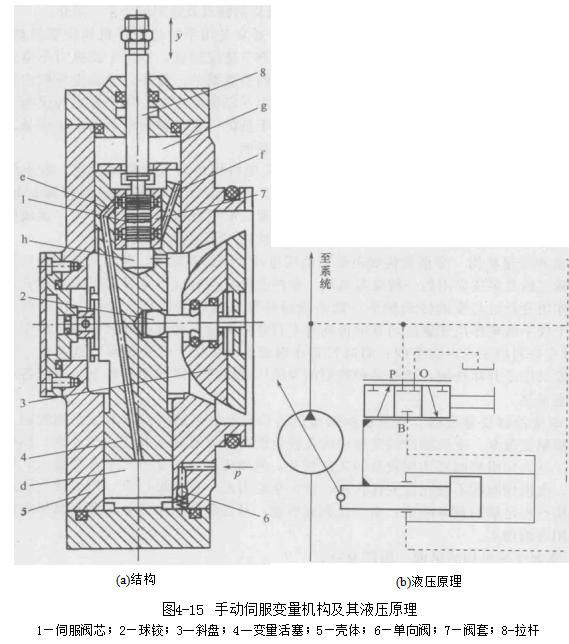

a. 手动伺服变量机构图4-15 (a)所示为典型的手动伺服变量机构结构，它由伺服阀芯1(与拉杆8相连)、变量活塞4和壳体5等零件组成。变量活塞上端的有效面积大于下端的有效面积。同伺服阀芯相配合的阀套7与变量活塞4制成一体。阀套和变量活塞的三个孔道(腔)e 、f、h分别与变量活塞的下腔d、上腔g 和泵体内腔相通，泵体内腔通过泄油口与油箱相通。变量活塞4上下移动时，通过球铰2使斜盘3的倾角发生变化。泵输出的液压油经单向阀6进入变量活塞4的下腔d,液压力作用在变量活塞4的下端。当与伺服阀芯1相连接的拉杆8不动时[图4-15(a)所示状态],变量活塞4的上腔g处于封闭状态，变量活塞不动而处于平衡状态，斜盘3的倾角保持不变。 当通过拉杆8推动伺服阀芯1下移时，上面的阀口打开，d腔的压力油经孔道e进入上腔g。由于变量活塞上端的有效面积大于下端的有效面积，向下的液压力大于向上的液压力，故变量活塞4原有的平衡状态被破坏，也随阀芯向下移动，直到将上面的阀口关闭为止。当变量活塞下移时，斜盘倾角增加，泵的排量随之增加。变量活塞的位移量等于拉杆的位移量，该位移量也对应着一定的斜盘倾角。当拉杆带动伺服阀芯向上移时，则下面的阀口打开，变量活塞的上腔g 通过通道f与h 腔相通，上腔压力下降，变量活塞在下腔压力油的作用下向上移动，直至下面的阀口关闭为止。变量活塞的移动量与拉杆的位移量相等。当变量活塞向上移动时，斜盘倾角减小，泵的排量随之减小。图4-15 (b)所示为手动伺服变量机构的液压原理。
