a. 定量泵图4-24所示为一种通轴式定量轴向柱塞泵结构。传动轴1贯穿斜盘2和回程盘3,并由滚珠轴承11和滚柱轴承9支承，左端装有骨架油封12。柱塞5的球状头 部装在滑履4的球窝内，中心弹簧10与回程盘3构成的回程机构，将滑履限位紧贴在斜 盘2的斜面上。泵的配流方式为平面配流。
当原动机通过传动轴1带动缸体按图4-24所示方向转动时，柱塞组件因斜盘斜面关系，相对于缸体作往复运动，在滑履从斜盘斜面的最上点滑向最下点的过程中，柱塞组伸出缸体孔，这时柱塞与缸体孔形成的密封容腔逐渐增大，油液经泵盖8的流道a 、配流盘7的窗口被吸入增大的密封容腔内。在滑履滑过最下点向最上点滑去的过程中，柱塞组向缸体孔内移动，故密封容腔逐渐减小，油液经配流盘另一侧窗口和泵盖的流道b压出。滑履与斜盘相接触处的油室c, 通过柱塞中间的小孔d与缸体中的工作腔相连，压力油进入油室后在滑履与斜盘的接触面间形成了一层起静压支承作用的油膜，使滑履作用在斜盘上 的力大大减小了，故磨损也减小了。该泵因斜盘倾角不变，故为定量泵。
b. 变量泵图4-25所示为一种通轴式变量轴向柱塞泵结构。该泵采用耳轴式斜盘6; 柱塞3靠中心弹簧10、回程盘5和球铰9回程；平面配流，配流面在后盖1端面上，故省略了配流盘零件。纵向集中布置的变量机构8由泵的出口油压直接控制。
此种泵压力较低，结构简单，重量轻，成本低，其效率比叶片泵高约5%,寿命长于叶片泵，噪声也接近于叶片泵，适用于作开式系统的液压源。邵阳维克液压有限责任公司 从美国威格士 (Vickers)公司引进技术生产的PVB系列通轴泵即为此种结构(图4-26为泵的实物外形),它可以采用矿物液压油、水-乙二醇液或油包水乳化液作为工作介质，采用液压油时最高压力达21MPa,  最高转速达3600r/min 。除了油压直接控制变量外，PVB 系列通轴泵有压力补偿、最大排量可调压力补偿、中压压力补偿、最大排量可调中压压力 补偿、遥控压力补偿、最大排量可调遥控压力补偿、负载传感和限压式负载传感等多种变量方式。

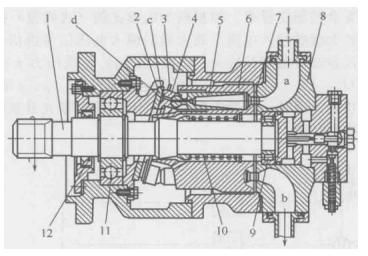

图4-24 一种通轴式定量轴向柱塞泵结构

1一传动轴；2—斜盘；3—回程盘；4—滑履；5—柱塞；6—缸体；7—配流盘；

8—泵盖；9—滚柱轴承；10—中心弹簧；11—滚珠轴承；12—骨架油封
