带有补油泵的串联双泵图4-32所示为带有补油泵的通轴式变量轴向柱塞串联双泵结构。花键轴伸的齿轮式补油泵15插入后轴的花键孔内随主泵一起旋转工作，用于系统的补油。两个变量缸8和11平行于传动轴1和后轴14的轴线横向布置，通过变量拨杆 7操纵斜盘12改变其倾角实现变量控制；球面配流盘21配流；分散弹簧19、22和球铰 17组成回程机构。该泵结构紧凑，功率密度大，用于挖掘机系统的液压源。图4-33所示 为泵的液压原理图；宁波广天赛克思液压有限公司生产的SK3V112DT 型变量柱塞泵即为 此种结构，泵的实物外形如图4-34所示。

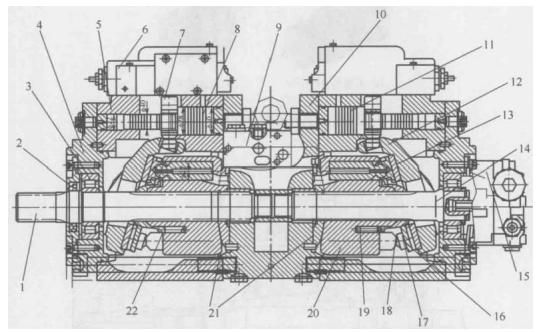

图4-32 带补油泵的通轴式串联双泵结构
1—传动轴；2—骨架油封；3—滚子轴承；4—端盖；5—壳体；6—提升器；7—变量拨杆；8,11—变量缸；
9—过渡块；10—泵体；12—斜盘；13—止推板；14—后轴；15—补油泵；16—回程盘；
17一球铰；18一柱塞滑履副；19,22—分散弹簧；20—缸体；21—配流盘

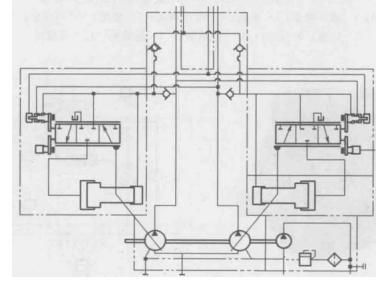

图4-33 带辅助补油泵的通轴式串联双泵液压原理
